Présentation du chauffage solaire Roth Heliopool pour piscine
Roth, expert dans la conception de matériaux synthétiques, a mis à profit son expertise pour créer le capteur solaire Roth Heliopool. Fabriqué en PEHD de première qualité , ce capteur est conçu pour résister aux rayons UV et à l'écrasement, minimiser l'impact environnemental et, bien sûr, fournir une solution économe en énergie pour le chauffage des piscines.
Le capteur solaire Roth Heliopool, doté de 8 connexions , se distingue par sa facilité d'installation . Avec une surface optimale de 2,22 m2 (pour sa version 2 x 1,1 m), il allie performance énergétique et efficacité.
Roth vous assure une répartition uniforme du débit sur l'ensemble de la surface du capteur . Absorbeur solaire idéal pour fonctionner en direct avec l'eau traitée de la piscine. Conçu avec une épaisseur optimisée pour réduire les pertes de pression au minimum .
Enfin, grâce à la technologie de fabrication CoEx, le capteur solaire Roth Heliopool bénéficie d’une structure à double couche , chacune possédant des propriétés spécifiques. Ce procédé innovant confère au capteur une robustesse accrue et une grande résistance aux conditions climatiques, assurant ainsi sa longévité et son efficacité.
VIDEO
Montages des capteurs solaires Heliopool
Avec 8 connecteurs par panneau solaire (4 en Ø40 mm et 4 en Ø25 mm), les possibilités de montages en série sont multiples.
Ci-dessous nous vous présentons 2 exemples de montages pour 16 capteurs solaires Roth Heliopool. Ce ne sont évidemment que deux variantes parmi tant d'autres. Pour les autres, à voir en fonction du nombre de panneaux de chauffage solaire nécessaires.
1 2 4 5 6 8
Les kits associés au système de chauffage solaire Roth Heliopool

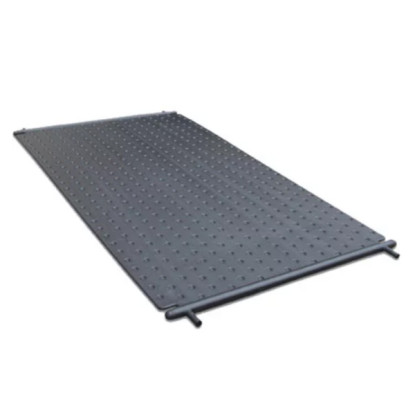

Le capteur solaire Roth Heliopool
Capteur solaire en PEHD noir de qualité supérieure pour le chauffage direct de l'eau de votre piscine. 8 connexions possibles pour s'adapter à tout type de montage (4 en Ø40 mm et 4 en Ø25 mm).
Deux modèles disponibles :
2 x 1,1 m soit 2,22 m2 (2000 x 1100 x 15 mm pour 14 kg)
1,09 x 1,1 m soit 1,1 m2 (1090 x 1100 x 15 mm pour 8,5 kg)
Il est conseillé d'opter pour une surface de captage de 0,7 x la surface de la piscine. Par exemple, pour un bassin 8 x 4 m on obtient donc une surface de piscine de 32 m2 . Et 0,7 x 32 = 22,4 m2 de surface de captage, soit au moins 10 panneaux solaires Heliopool (modèles 2 x 1,1 m de 2,22 m2 ). Car 22,4 / 2,22 = 10,09.
Le kit de raccordement des capteurs
Ce kit se compose d'un tuyau de 40 x 47 mm d'une longueur de 240 mm à couper et de 4 colliers de serrage 32 x 50 mm pour les raccordements de Ø40 mm.
Mais également, pour les raccordements en Ø25 mm, d'un tuyau de 25 x 32 mm de longueur 200 mm à couper et de 4 colliers de serrage 20 x 32 mm. Le kit prévoit également un jeu de butées Ø25 mm pour bloquer les connecteurs non utilisés.
Les fixations
Les capteurs solaires Heliopool se montent sur des rails tubulaires en aluminium avec vis inox et rondelles inox avec joint EPDM. Possibilité de fixation sur le sol ou encore sur le toit par exemple.
Rail de montage Heliopool : Ainsi, selon le montage choisi (de façon à ce que les capteurs puissent être montés côté à côte) vous est fourni un rail Roth « long » de 40 x 20 x 2230 mm ou « court » 40 x 20 x 1100 mm avec 6 ou 3 vis inox avec rondelle et joint.Connecteur Heliopool : Permet de relier deux rails de montage ensemble.Ancres de fixation universelle Roth : 2 ancres inox 30 mm réglables en hauteur avec vis pour l'extension verticale.
Régulation solaire Roth
Régulateur solaire Roth SW pour le contrôle par différence de température et la gestion d'une pompe à vitesse fixe ou d'une vanne 3 voies. Justement, une vanne 3 voies Roth Ø50 mm vous est proposée. De même qu'un évent d'air femelle 1"1/2 pour garder une pression optimale.
Le régulateur solaire SW fonctionne avec une alimentation 230V. Deux sondes PT 1000 sont incluses.
