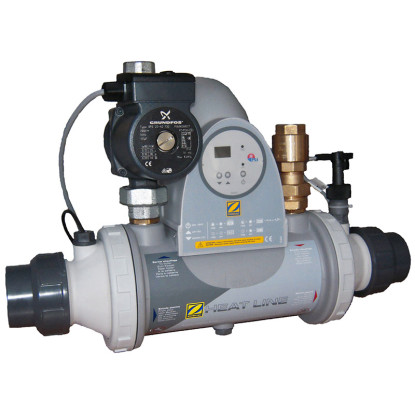

Échangeur piscine Zodiac Heat Line Plus

Échangeur piscine Zodiac Heat Line Plus

ZODIAC CODE : PW14672

L'échangeur de chaleur Zodiac Heat Line pour piscine est raccordé au réseau de chauffage de l'eau de votre domicile. L'échangeur permet ainsi à l'eau du bassin d'atteindre rapidement les 28°C.

Dispo sous délai

Facilité de paiement disponible

4 X 373,90 €
3 X 495,47 €

1 450,00 €

Cliquez sur le modèle désiré pour le sélectionner

* Champs obligatoires

1 450,00 €

Quantité :

| Ajouter au comparateur

Échangeur piscine Zodiac Heat Line

Notice Echangeur Heat Line Zodiac
Pour piscinejusqu'à 200m3
Garantie2 ans

Les avantages de l'échangeur piscine Zodiac Heat Line

Compatible avec tous types de chauffage domestique (PAC, chaudière, géothermie, solaire)
Grande robustesse (plaques titane, enveloppe Noryl-Polyamide)
Plusieurs configurations possibles pour une adaptation maximale à tous types d'installations
Simple d'installation

Équipements de l'échangeur piscine Zodiac Heat Line

Enveloppe en Noryl/Polyamide injecté
Tubes en titane
Circulateur
Clapet anti-retour
Interrupteur de débit
Coffret électrique précâblé avec prise de courant 230V
Thermostat de régulation digital

Installation

Réalisez l'installation dans un local technique, à proximité de la chaudière et à la sortie de la filtration sans by-pass. Positionnez l'appareil dans le sens horizontale en ligne sur la tuyauterie et alimentation primaire depuis le haut.
Alimentez électriquement l'échangeur en mono 230V avec protection par un disjoncteur différentiel 30 mA en tête de ligne (non fourni).
Vous pouvez changer le sens de circulation du circuit primaire et secondaire simplement en retournant l'échangeur.

Cas particulier : votre échangeur est alimenté via des panneaux solaires

Dimensionnez l'échangeur selon les besoins en chauffage du bassin, des caractéristiques des échangeurs avec primaire à 60 ou 45°C et de la puissance restituée par les panneaux solaires. Dans tous les cas, il faut alimenter l'appareil depuis un ballon solaire situé entre les panneaux et l'échangeur. Les modèles Heat Line sont non compatibles avec un montage direct avec des panneaux solaires. Attention : température source primaire max de 90°C et pression max de 2 bars. Échangeur monté avec chaudière murale existante ou avec chaudière dont la régulation est incorporée à l'intérieur de la chaudière.

Caractéristiques techniques de l'échangeur Zodiac Heat Line

Modèles	Heat Line 20	Heat Line 40	Heat Line 70
Volume max en m3*	50	120	200
Puissance avec primaire à 90°C (kW)	20	40	70
Puissance avec primaire à 60°C (kW)	8,5	17	30
Puissance avec primaire à 45°C (kW)	4	8	14
Pression max (circuit piscine)	2 bar	2 bar	2 bar
Température max admissible	90°C	90°C	90°C
Poids en kg (modèle nu)	3	3	4
Poids en kg (modèle sans circulateur)	4	4	5
Poids en kg (modèle Plus)	6,5	7	12
Raccordement primaire chauffage (modèle nu)	Ø26/34F / Ø26/34M	Ø26/34F / Ø26/3M	Ø26/34F / Ø26/3M
Raccordement secondaire piscine	PVC Ø63 ou 50	PVC Ø63 ou 50	PVC Ø63 ou 50
Débit primaire chauffage en m3/h	0,9	1,7	3
Débit secondaire piscine en m3/h	10	15	20
Perte de charge primaire chauffage en mCE	0,15	0,2	0,3
Perte de charge secondaire piscine en mCE	0,5	0,8	1

*Modèles nu et sans circulateur : bassin de plein-air privé, climat tempéré, avec couverture isotherme, du 15 mai au 15 septembre.
* Modèle Plus (équipé) : bassin de plein-air privé, climat tempéré, avec couverture isotherme et primaire à 90°C, du 15 mai au 15 septembre.
