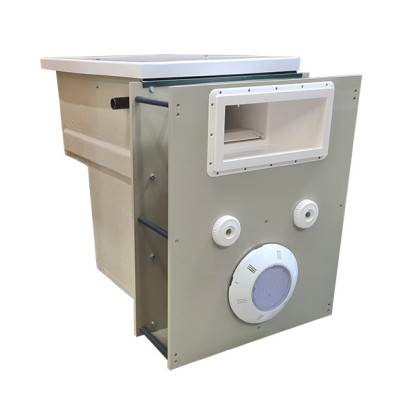

Mur filtrant GS14 Filtrinov

FILTRINOV CODE : PW18501

Le mur filtrant GS14 de Filtrinov est un groupe de filtration tout-en-un intégré à la paroi de la piscine. C'est une solution simple, esthétique, facile à installer et économique. C'est un dispositif idéal pour une construction en blocs polystyrène pour piscine sur-mesure.

Le mur de filtration Filtrinov est disponible en plusieurs versions :

  • Mur filtrant standard / GS14
  • Mur filtrant avec by-pass / GS14 VT
  • Mur filtrant avec régulateur pH / GS14 PH
  • Mur filtrant avec by-pass et régulateur pH / GS14 VT PH
  • Mur filtrant avec électrolyseur / GS14 E
  • Mur filtrant avec by-pass et électrolyseur / GS14 VT E
  • Mur filtrant avec électrolyseur et régulateur pH / GS14 E PH
  • Mur filtrant avec by-pass, électrolyseur et régulateur pH / GS14 VT E PH

Volume max de la piscine = 50m3 / Longueur max de la piscine = 8m

Dispo sous délaiLivraison gratuite


Prix public : 2 399,00 €

Prix Spécial 2 264,00 €

Cliquez sur le modèle désiré pour le sélectionner

* Champs obligatoires

Prix public : 2 399,00 €

Prix Spécial 2 264,00 €

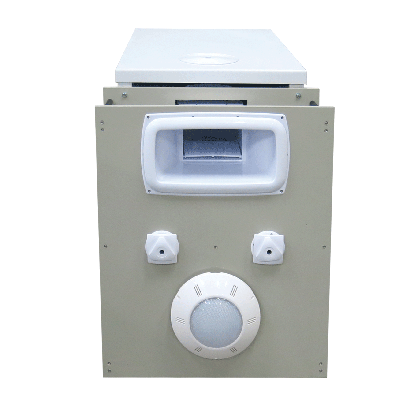

Mur filtrant standard Filtrinov GS14

  • Mur filtrant standard Filtrinov GS14
  • Mur filtrant Filtrinov
  • Mur filtrant standard Filtrinov GS14/25
  • Mur filtrant avec by pass Filtrinov GS14 VT/25
  • Mur filtrant avec électrolyseur Filtrinov GS14 E/25
  • Mur filtrant avec by pass et électrolyseur Filtrinov GS14 VT E/25

Mur filtrant GS14 Filtrinov pour votre piscine en construction

  • Délai de livraison7 à 10 jours
  • Garantie2 ans
  • Complet5 en 1

Les avantages du mur filtrant GS14 Filtrinov

  • Économique : tous les appareils dont a besoin une piscine pour garder une eau claire et propre sont dans le groupe filtrant
  • Simple et pratique : plus de local technique, tout est désormais à portée de main et pas de risque de fuite d'un tuyau enterré car il n'y en a pas
  • Efficace : tout en un, du matériel fiable et efficace
  • Esthétique : intégration parfaite à la paroi et fini les filtres, pompes ou autres appareils qui sont à la vue de tous
  • Système idéal pour une construction en blocs de polystyrène

Caractéristiques générales du mur filtrant GS14 Filtrinov

installation mur filtrant gs14 filtrinov

Mur filtrant GS14 FIltrinov

A. Capot amovible muni d'une sécurité mécanique
B. Boîtier de commande pour la filtration (auto ou manuel) et l'éclairage (avec horloge)
C. Partie enterrée comportant la pompe de filtration de 14m3/h (0.5kW) + en fonction des options retenues : un régulateur pH, un électrolyseur, un by-pass
D. Cartouche de filtration amovible (surface filtrante de 4,5m2 / finesse de filtration de 25µ) avec panier ramasse feuilles
E. Skimmer grande meurtrière
F. 2 buses de refoulement orientables
G. Projecteur LED couleur et sa télécommande
H. Trop plein (voyant trop plein)

Principe de fonctionnement du mur filtrant de piscine GS14

Filtration et intégration parfaites

La pompe de filtration aspire l'eau par la surface du bassin via le skimmer. Ainsi, l'eau traverse la cartouche filtrante avant d'arriver à la pompe qui la rejette dans la piscine via les buses de refoulement. L'eau est propre, débarrassée de toutes saletés.

Le mur de filtration de piscine GS14 est compatible avec un revêtement d'étanchéité liner ou PVC armé. L'un ou l'autre le recouvre ne laissant dépasser que le skimmer, les buses de refoulement et le projecteur. Intégration parfaite au bassin.

Pas besoin de local technique

Ça c'est un des gros avantages du mur filtrant de piscine GS14. Vous n'avez plus besoin de local technique puisque tout est dans le groupe de filtration.

C'est très pratique et ce, pour plusieurs raisons :

  • Tout est déjà assemblé, visibilité des différents éléments du bloc.
  • Pas besoin de pièces à sceller supplémentaires ni de réseau hydraulique autour du bassin.
  • Aucune construction de local technique à prévoir et donc aucun raccordement à celui-ci.
  • Pas de risque de fuite délicate dans le réseau hydraulique puisque le seul réseau existant est celui du mur filtrant, visible et à portée de main.

Quel gain de temps et de place !

Mur filtrant de piscine GS14 Filtrinov

Réglage du temps de filtration

Ce bloc tout-en-un dispose d'une horloge de programmation. Vous pouvez mettre la filtration en route selon deux modes :

  • Filtration manuelle ou dite « permanente » = Fonction généralement utilisée pour filtrer l'eau 24h/24. Il suffit de mettre l'interrupteur du coffret électrique fourni en position « manuel ».
  • Filtration automatique = Fonction vous permettant de choisir les heures de filtration. Mettre cette fois-ci l'interrupteur sur « automatique » et sélectionner les heures de filtration souhaitées.

Nettoyage via prise balai ou robot hydraulique

Un raccord « Prise balai » est fourni avec le mur filtrant pour le nettoyage du bassin. Il vous permet au choix d'utiliser un balai manuel ou un robot hydraulique. Bien entendu, vous pouvez aussi utiliser un robot de piscine électrique adapté à votre bassin.

Installation du mur filtrant en 6 étapes faciles

Installation du mur filtrant GS14

  • 1) Le mur de filtration GS de Filtrinov arrive chez vous déjà monté. Retirez donc l'emballage et déplacez-le directement sur son lieu de pose.
  • 2) Déposez le mur filtrant de piscine sur votre dalle béton ou sur une rangée de blocs de polystyrène. Pensez à mettre une cale solide et stable sous la partie enterrée de la cuve pour ne pas que le mur de filtration ne bascule.
  • 3) Assemblez votre structure de blocs de polystyrène de part et d'autres du mur filtrant.
  • 4) Fixez les coffrages à gauche et à droite du bloc tout-en-1, devant et derrière. Ainsi, le groupe de filtration sera bien maintenu durant le coulage du béton.
  • 5) Coulez le béton en une fois en suivant les recommandations du fabricant des blocs. Votre mur de filtration de piscine est maintenant parfaitement solidaire des parois du bassin.
  • 6) Posez le feutre directement sur le dispositif avec la colle pour feutrine. Par la suite vous poserez votre liner ou PVC armé. En effet, le mur filtrant de Filtrinov est pourvu de brides d'étanchéité pour le skimmer, les buses de refoulement et le projecteur.

Caractéristiques techniques du mur de filtration Filtrinov GS14

Caractéristiques techniques de la filtration

CaractéristiquesGS14
Débit pompe 14 m3/h
Puissance pompe 3/4 CV, soit 0,5 kW
Filtration À cartouche
Surface de filtration 4,5 m2
Finesse de filtration 25µ
Panier pré-filtre Oui
Coffret de commande Oui, avec transfo et horloge
Trop plein Oui

Caractéristiques techniques du projecteur

CaractéristiquesGS14
Tension d'alimentation 12V AC / 50-60Hz
Puissance consommée 18W (+/- 10%)
Flux lumineux 510 lumens (+/- 10%)
Nombre de LED 270
Couleurs 11 (dont le blanc)
Programmes 5 séquences
Contrôle On/Off + télécommande fournie
Système Plug & Play Oui
Durée de vie LED* >30 000h
Durée en utilisation* 15 000h

*Données à caractère indicatif, peut varier selon les conditions d'utilisation.

Côtes du mur filtrant GS14 Filtrinov

Dimensions du mur filtrant GS14 Filtrinov

Schémas de principe selon l'option retenue

Mur filtrant GS14 standard

Mur filtrant GS14 VT (by-pass)

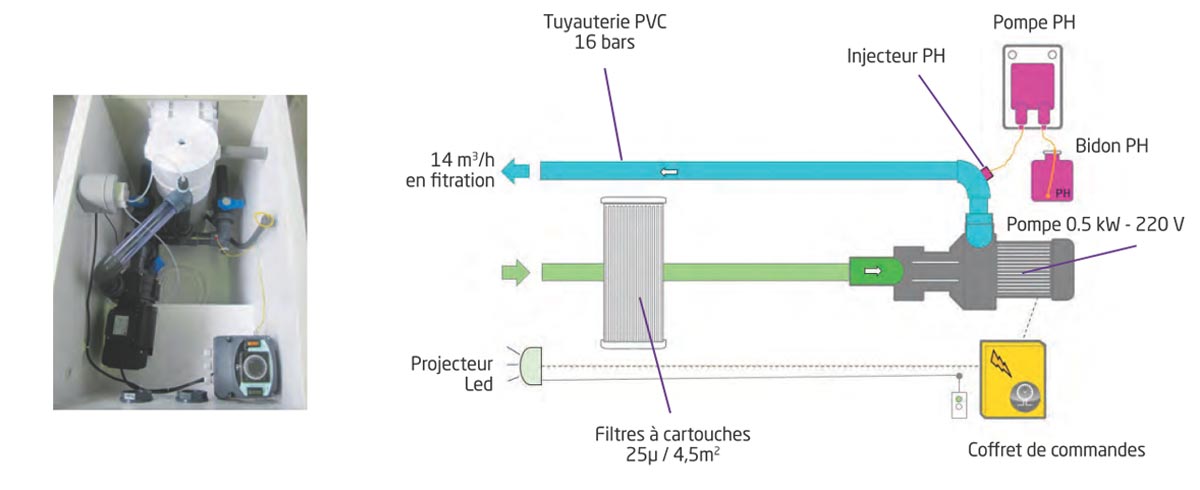

Mur filtrant GS14 PH (régulateur pH)

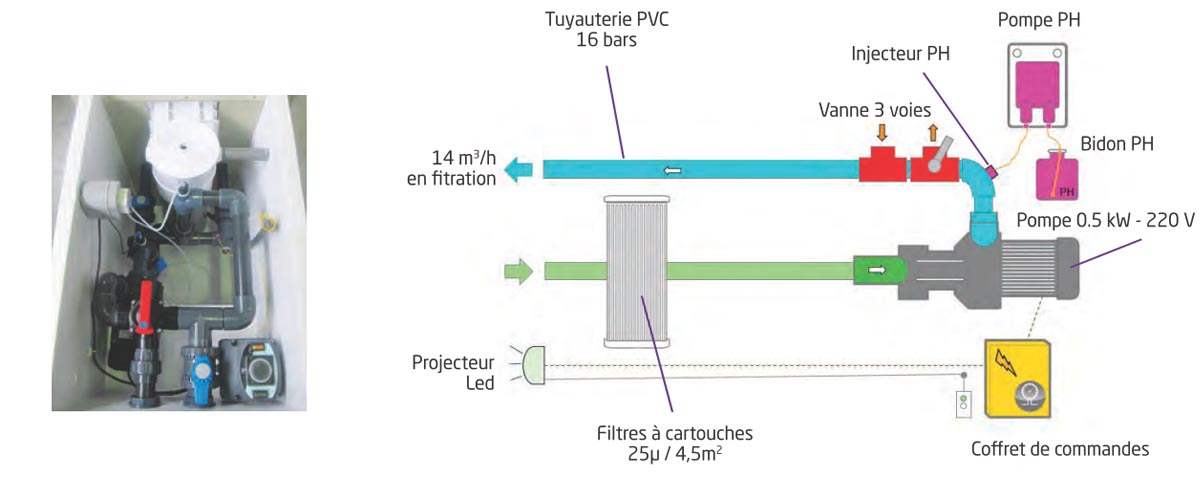

Mur filtrant GS14 VT PH (by-pass + régulateur pH)

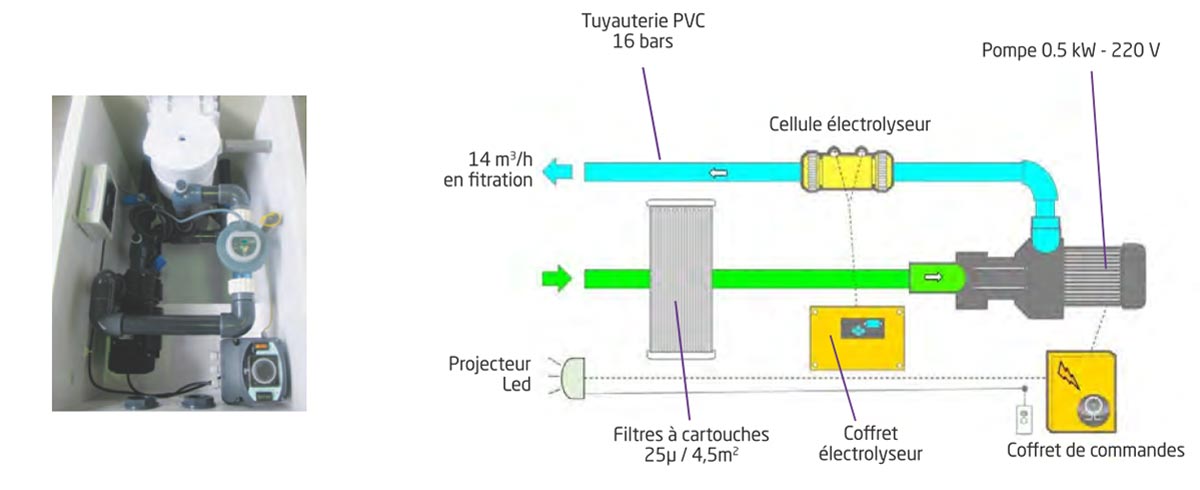

Mur filtrant GS14 E (électrolyseur)

Mur filtrant GS14 VT E (by-pass + électrolyseur)

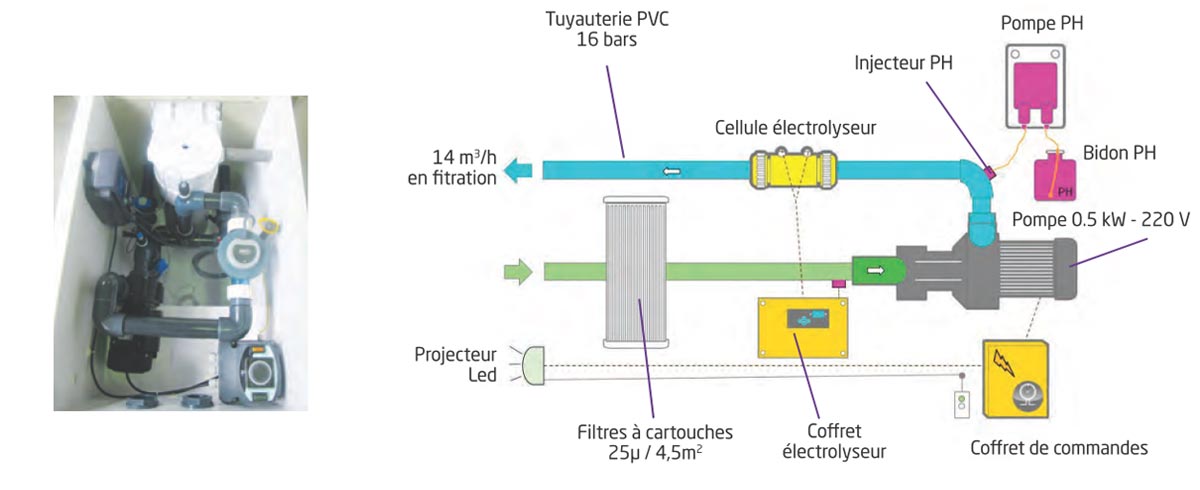

Mur filtrant GS14 E PH (électrolyseur + régulateur pH)

Mur filtrant GS14 VT E PH (by-pass + électrolyseur + régulateur pH)
